Visibilidade e sobreposição de gráficos no Revit permitem que a configuração de exibição das geometrias do seu projeto sejam alteradas exclusivamente na vista atual, com base simples parâmetros. Aprenda agora!
Como você já deve saber, no Revit estamos 100% do tempo trabalhando em 3D, de forma uma mesma geometria é representada de diferentes maneiras dependendo da vista que está sendo utilizada.
Por exemplo, uma porta é exibida fechada em elevações ou vistas 3D, porém em planta a mesma é exibida aberta.
![Visibilidade e sobreposição de gráficos no Revit 2 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-02.webp)
Mas as alterações podem ser mais sutis, porém não menos importantes, como o peso gráfico das linhas, tipos de linhas, padrões de preenchimento (hachuras) ou mesmo cores.
Esses padrões de exibição são determinados de acordo com o tipo de objeto, de forma que podemos conferir quais são as configurações padrão indo até a aba Gerenciar e no painel Configurações clicar em Estilos de objeto.
![Visibilidade e sobreposição de gráficos no Revit 3 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-04A.webp)
Na janela Estilos de objeto temos a coluna Categoria, onde podemos selecionar qual elemento do projeto queremos configurar e as demais colunas definem espessuras de linhas, cores, padrões de preenchimento e tipo de material.
![Visibilidade e sobreposição de gráficos no Revit 4 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-05A.webp)
Se quiser saber mais sobre o que é possível fazer com cada uma dessas opções vou deixar os links de publicações completas que fiz sobre cada um desses recursos.
PESO GRÁFICO E ESPESSURA DE LINHAS – REVIT
Mas mesmo com todas essas possibilidades de configurações, um problema muito comum é a necessidade de personalização, isto é, em uma determinada vista a exibição dos elementos do seu projeto precisam ser exibidas de uma forma “especial”.
Porém é possível configurar uma “sobreposição”, que nada mais é do que uma exceção, onde a vista atual passa a obedecer outras “regras gráficas”, o que nos abre um amplo leque de possibilidades para representar as informações presentes no nosso projeto.
Para isso precisamos acessar a janela Visibilidade/sobreposição de gráficos. Vamos entender este processo.
Visibilidade / sobreposição de gráficos

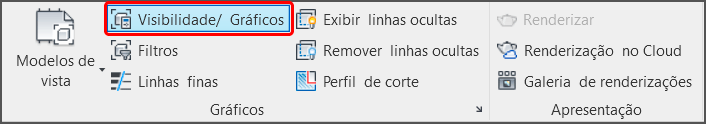

Para acessar a janela de Visibilidade / sobreposição de gráficos, você deve ir até a aba Vista e no painel Gráficos clicar em Visibilidade/gráficos.
![Visibilidade e sobreposição de gráficos no Revit 5 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-07.png)

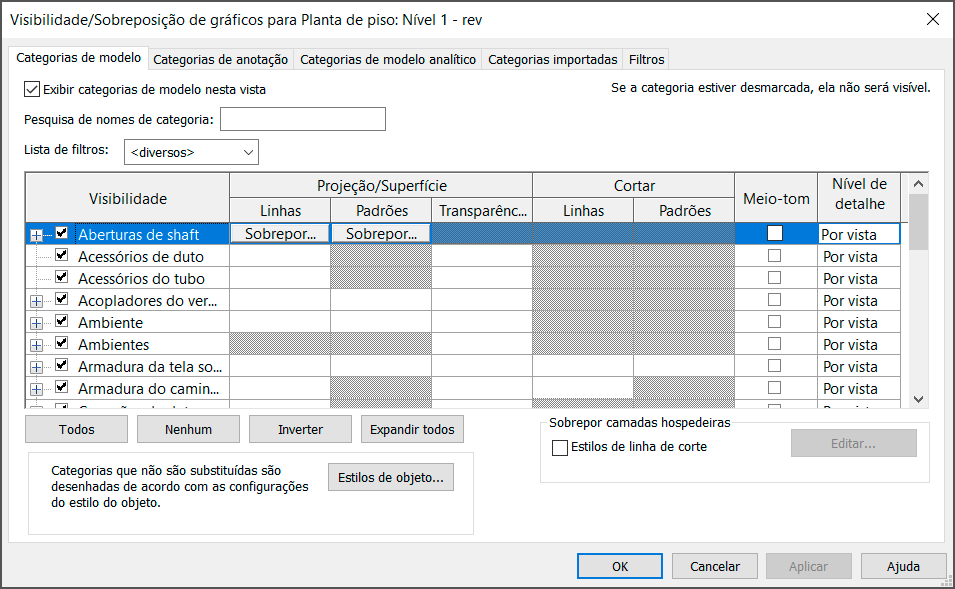

Clicando em Visibilidade/Gráficos será exibida a janela Visibilidade/Sobreposição de gráficos, onde temos acesso a todos os elementos do seu projeto, organizados por abas e categorias.
![Visibilidade e sobreposição de gráficos no Revit 6 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-08.png)

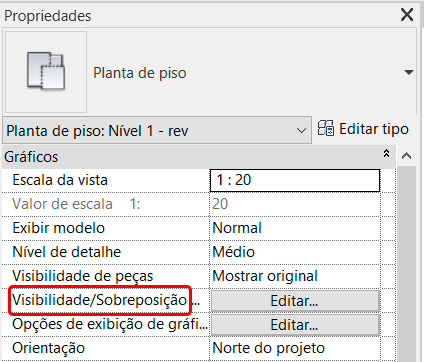

Você também pode acessar essa janela indo até a janela Propriedades e no campo Gráficos clicar em Visibilidade/sobreposição ou digitar o atalho VG.
![Visibilidade e sobreposição de gráficos no Revit 7 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-26.png)

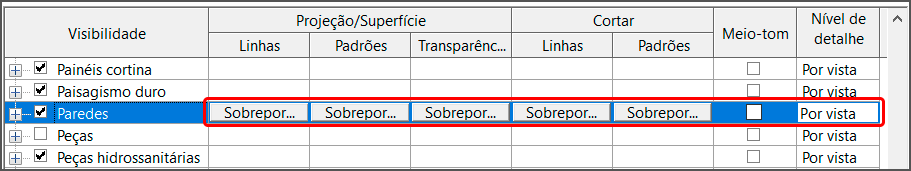

Observe que temos uma série de abas, separando os tipos de elementos do nosso projeto e cada linha representa uma categoria em específico. Ao selecionar uma categoria (linha) os campos em branco exibem o botão “Sobrepor”, que é onde alteramos a configuração padrão do elemento.
![Visibilidade e sobreposição de gráficos no Revit 8 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-09.png)

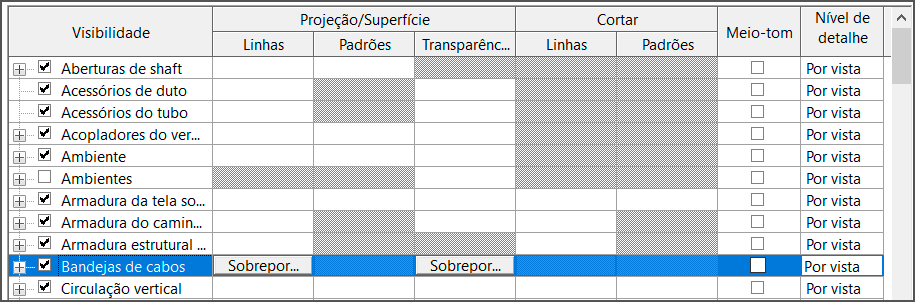

Um detalhe importante é que algumas categorias não tem todos os seus campos disponíveis para edição, ficando com um preenchimento acinzentando. Ou seja, apenas os campos em branco são customizáveis.
![Visibilidade e sobreposição de gráficos no Revit 9 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-15.png)

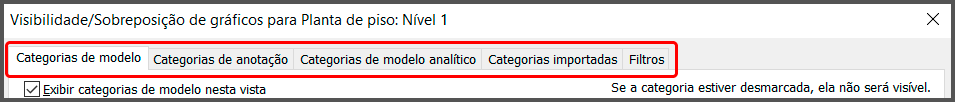

As demais abas separam os elementos por assunto como Modelo, Anotação, Modelo analítico, Categorias importadas e Filtros, sendo este último trabalhado em uma publicação exclusiva.
![Visibilidade e sobreposição de gráficos no Revit 10 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-27.png)
Importante! A janela Visibilidade / sobreposição de gráficos afeta apenas a vista onde ela foi ativada, portanto alterações realizadas em uma vista não se aplicam a outra vista. Nestes casos o processo precisa ser refeito na outra vista.
De uma forma geral, os campos que podem ser personalizados se repetem nas demais abas, então vou usar a aba Categorias do modelo como base para apresentar todas as opções disponíveis para customização.
Visibilidade
O campo Visibilidade exibe o nome da categoria mas no seu canto esquerdo temos uma pequena caixa marcada com um “tique”. Isso indica se a categoria é visível naquela vista.
![Visibilidade e sobreposição de gráficos no Revit 11 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-24.png)
Em um primeiro momento nos vem a cabeça ativar absolutamente todos os campos. Mas imagine uma vista mostrando arquitetura, elétrica, hidráulica, ar-condicionado, estrutura e outros elementos. Seria um caos!
Em determinados casos é mais interessante desabilitar algumas categorias conforme a sua necessidade. Para isso basta desmarcar a categoria que você quer ocultar.

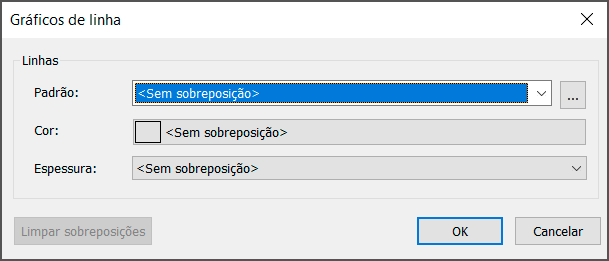

Projeção / Superfície – Linha
![Visibilidade e sobreposição de gráficos no Revit 12 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-13.png)

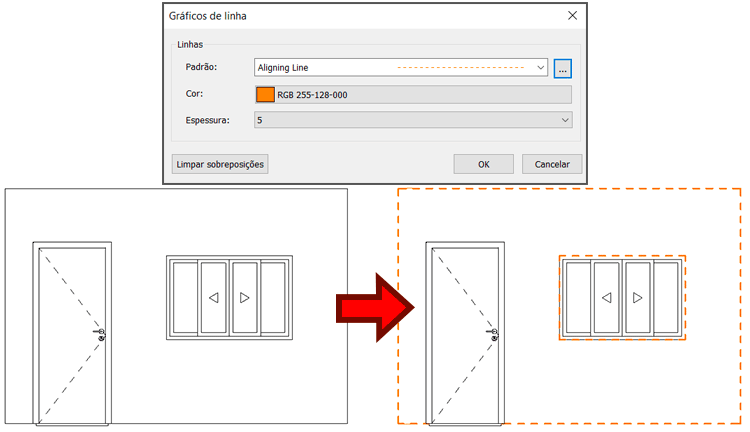

A sobreposição linha permite alterar o padrão (tipo), sua cor e sua espessura, afetando, apenas na vista atual, todos os elementos da categoria selecionada.
![Visibilidade e sobreposição de gráficos no Revit 13 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-14.png)

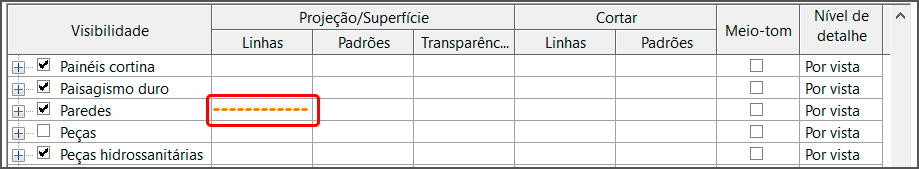

Observe também que o campo que antes estava em branco agora tem um preenchimento representando a personalização realizada.
![Visibilidade e sobreposição de gráficos no Revit 14 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-16.png)
Isso ajuda bastante, uma vez que fica fácil identificar categorias que tenham algum tipo de personalização.
Projeção / Superfície – Padrão (Hachuras)
![Visibilidade e sobreposição de gráficos no Revit 15 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-17.png)

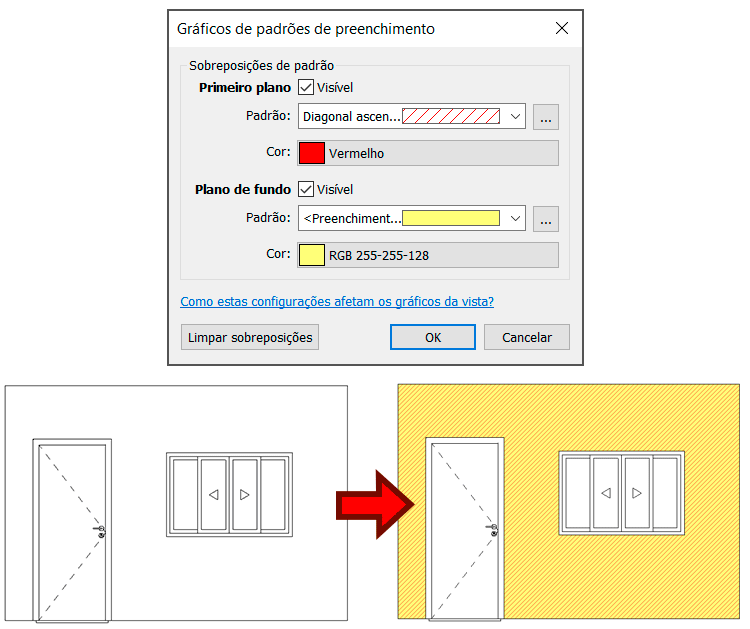

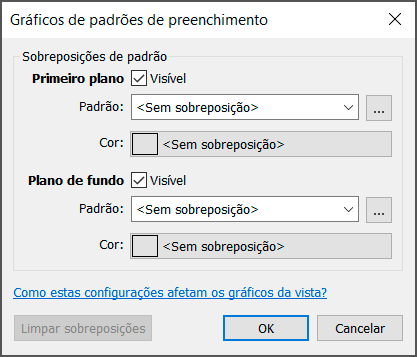

Observe que temos dois campos, sendo que o Primeiro plano controla o padrão (hachura) e a cor que fica por cima. Se quiser uma segunda camada de hachura, use a opção Plano de fundo.
![Visibilidade e sobreposição de gráficos no Revit 16 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-18.png)

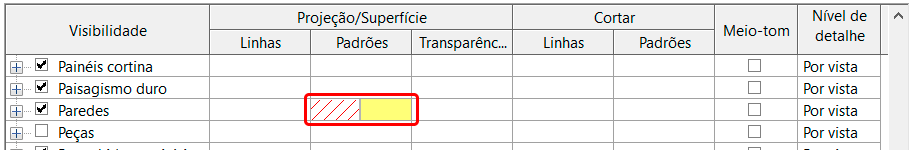

Como temos dois campos de edição, o campo em branco fica dividido, exibindo um padrão de preenchimento de cada lado.
![Visibilidade e sobreposição de gráficos no Revit 17 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-19.png)

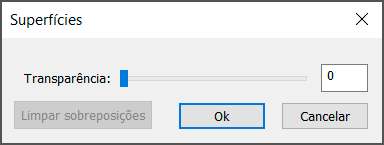

Projeção / Superfície – Transparência
![Visibilidade e sobreposição de gráficos no Revit 18 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-20.png)

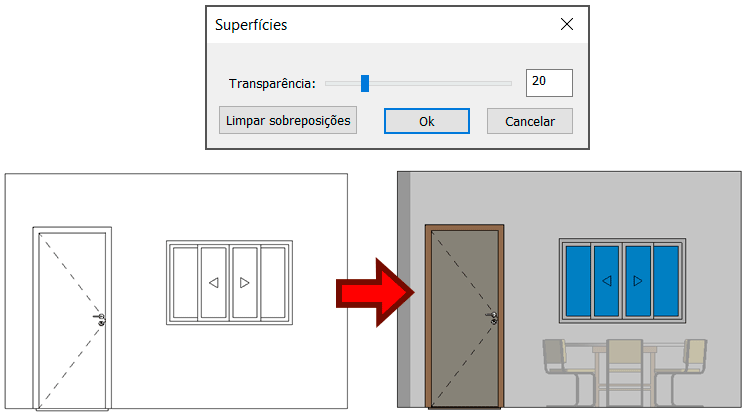

A coluna transparência permite selecionar um valor de transparência entre 0 e 100%, sendo um recurso muito útil quando precisamos entender detalhes internos, como elementos estruturais, elétrica ou hidráulica.
![Visibilidade e sobreposição de gráficos no Revit 19 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-21.png)
Cortar – Linha
![Visibilidade e sobreposição de gráficos no Revit 12 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-13.png)

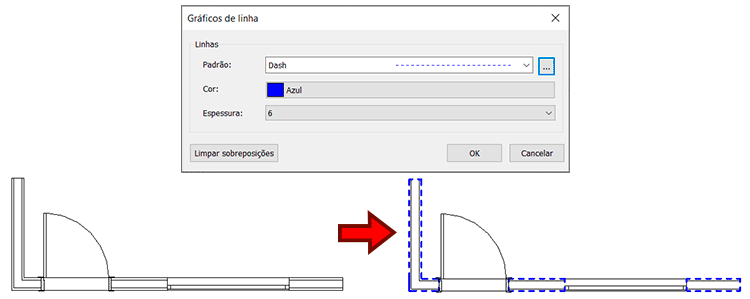

A opção Linha dentro da coluna cortar afeta o padrão (tipo), cor e espessura da linha em vistas que a geometria seja representada cortada, como por exemplo, uma parede.
![Visibilidade e sobreposição de gráficos no Revit 21 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-22.png)
Cortar – Padrões (Hachura)
![Visibilidade e sobreposição de gráficos no Revit 15 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-17.png)

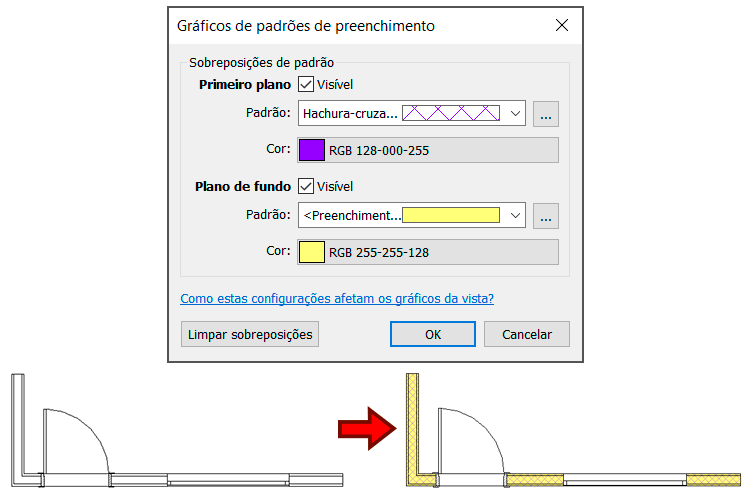

A opção Padrões dentro da coluna cortar afeta apenas elementos que são representados cortados, por exemplo, paredes. Temos ainda a opção de trabalhar com duas camadas de hachura, sendo a principal a opção Primeiro Plano e, caso precise de um padrão por baixo, a Plano de fundo.
![Visibilidade e sobreposição de gráficos no Revit 23 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-23.png)
Remover Sobreposições
Para remover uma sobreposição aplicada a uma vista basta ir até a categoria que foi alterada e clicar no campo modificado.

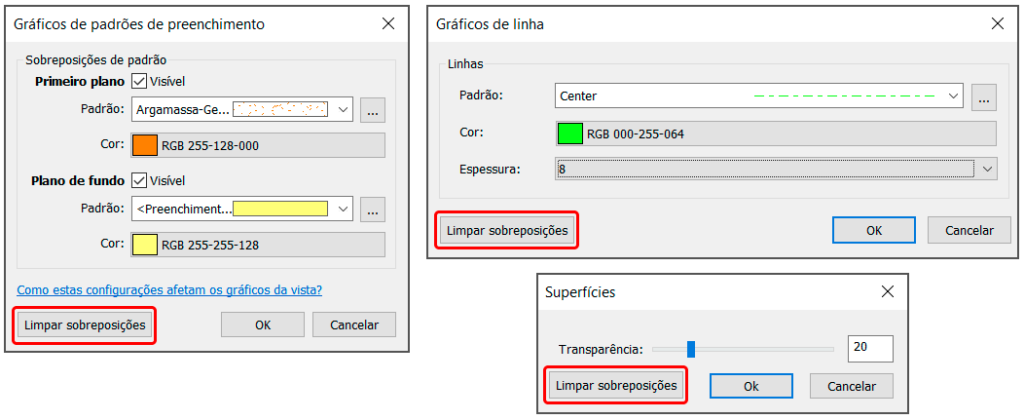

Você pode remover as sobreposições manualmente, clicando no campo e selecionando a configuração padrão ou clicando no canto inferior esquerdo da janela e selecionando a opção Limpar Sobreposições.
![Visibilidade e sobreposição de gráficos no Revit 24 filtros-graficos](https://qualificad.com.br/wp-content/uploads/2023/02/filtros-graficos-25-1024x420.png)
Conclusão
A ferramenta Visibilidade/sobreposição de gráficos oferece um amplo leque de possibilidades, que podem ser combinadas para gerar resultados únicos. Você pode combinar esta ferramenta com a opção de duplicar vistas, permitindo destacar elementos específicos do seu projeto.
Tem alguma dúvida no processo trabalho com Visibilidade / sobreposição de gráficos ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
